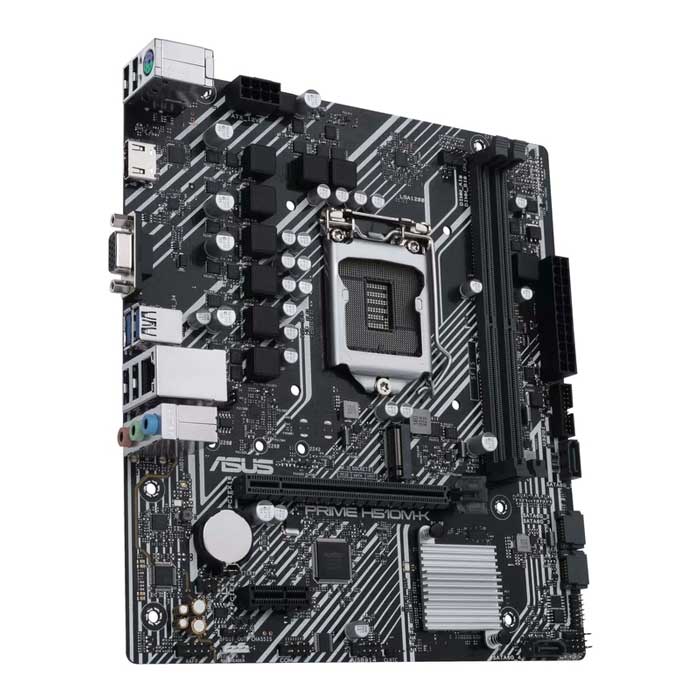

مادربرد ایسوس مدل PRIME H510M-K

مادربرد PRIME H510M-K ایسوس یکی از انتخاب‌ها برای کسانی است که خواهان پردازنده های نسل دهم و یازدهم اینتل برای مصارف روزمره هستند. این مادربرد با دارا بودن درگاه‌های ارتباطی متعدد، ابعاد کوچک، پشتیبانی از حافظه‌های DDR4 تا سرعت 3200 مگاهرتز رم، درایو‌ پرسرعت M.2، فن برای مدیریت سیستم خنک‌کننده، یکی از قابل‌اعتمادترین مادربردهایی است که در همه سناریوهای روزمره قابل استفاده خواهد بود. این مادربرد تمامی نیازها را برآورده خواهد کرد. شرکت ایسوس از چیپ‌ست Intel H510 برای این محصول بهره برده است. سوکت پردازنده‌ تعبیه شده برای این مادربرد LGA1200 شرکت اینتل است. این موضوع باعث شده که مادربرد PRIME H510M-K جزء مادربردهای مبتنی بر اینتل باشد. شرکت اینتل برای این محصول خود از دو اسلات رم DDR4 بهره برده است و می‌تواند تا 64 گیگابایت حافظه رم را پشتیبانی کند. فرم فاکتور این مادربرد از نوع microATX بوده که به‌راحتی می‌تواند توسط بسیاری از کیس‌ها پشتیبانی شود.

مشخصات

توضیحات کارت شبکه:

Intel I۲۱۹-V ۱Gb Ethernet port

مجموع کانکتور فن:

۲ عدد

کانکتورهای برق:

کانکتور برق ۸ پین ATX

کانکتور برق اصلی ۲۴ پبن ATX

توضیحات کارت صدا:

Realtek ALC۸۹۷/۸۸۷ ۷.۱ Surround Sound High Definition Audio CODEC – Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking – Supports up to ۲۴-Bit/۱۹۲ kHz playback&#۳۴; Audio Features – Audio Shielding – Dedicated audio PCB layers A chassis with an HD audio module in the front panel is required to support ۷.۱ Surround Sound audio output

برد تغذیه:

۸ فاز

کانال‌های صوتی:

۷.۱ کاناله

کارت صدا:

Realtek ALC۸۹۷/۸۸۷ ۷.۱ Surround Sound High Definition Audio CODEC

کارت شبکه LAN:

Intel I۲۱۹-V ۱Gb Ethernet port

جک 3.5 میلی‌متری:

۳ عدد

هدر USB 2.0:

یک عدد

نوع اسلات M.2:

Key M

PCI-E ۳.۰ x۴

SATA ۳.۰

سایر توضیحات کارت گرافیک:

Graphics specifications may vary between CPU types Only Intel ۱۱th Gen processors support HDMI ۲.۰ with max. resolution of ۴K@۶۰Hz, others will only support HDMI ۱.۴ with max. resolution of ۴K@۳۰Hz

توضیحات تکمیلی تمامی پورت‌های USB مادربرد:

پنل پشتی – ۲ عدد USB ۳.۲ Gen ۱ ports (۲ x Type-A) – ۴ عدد USB ۲.۰ ports (۴ x Type-A) اتصالات داخلی – ۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports – ۱ عدد USB ۲.۰ header supports additional ۲ USB ۲.۰ ports

توضیحات تکمیلی هدرها:

۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports ۱ عدد USB ۲.۰ header supports additional ۲ USB ۲.۰ ports ۱ عدد RGB header ۱ عدد Clear CMOS header ۱ عدد COM Port header ۱ عدد Front Panel Audio header (AAFP) ۱ عدد S/PDIF Out header ۱ عدد Speaker header ۱ عدد SPI TPM header (۱۴-۱pin) ۱ عدد ۱۰/۱pin System Panel header ۱ عدد ۴pin CPU Fan header ۱ عدد ۴pin Chassis Fan header

توضیحات حافظه:

Max Memory Size:۶۴GB DDR۴ ۳۲۰۰(OC)/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) ۱۰th Gen Intel Core i۷/i۹ processors support ۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ natively, others will run at the maximum transfer rate of DDR۴ ۲۶۶۶MHz ۱۱th Gen Intel processors support ۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ natively

سایر توضیحات بایوس:

۱۲۸Mb Flash ROM, UEFI AMI BIOS

توضیحات تکمیلی پورت‌ها:

۲ عدد USB ۳.۲ Gen ۱ ports (۲ x Type-A) ۴ عدد USB ۲.۰ ports (۴ x Type-A) ۱ عدد D-Sub port ۱ عدد HDMI port ۱ عدد Intel I۲۱۹-V ۱Gb Ethernet port ۳ عدد Audio jacks ۱ عدد PS/۲ Keyboard/Mouse combo port

پورت USB 3.2 Gen 1:

دو عدد

هدر USB 3.2:

یک عدد

سایر توضیحات مربوط به اسلات‌ها:

۱ مسیر PCIe ۴.۰/۳.۰ x۱۶ slot ۱ مسیر PCIe ۳.۰ x۱ slot

پورت LAN:

یک عدد

کانکتور M.2:

یک عدد

کانکتور SATA 3.0:

چهار عدد

حداکثر حافظه پشتیبانی شده:

۶۴ گیگابایت

نوع حافظه پشتیبانی شده:

DDR۴

اسلات PCI Express x1:

یک عدد

اسلات PCI Express x16:

یک عدد

فرم فاکتور:

microATX

مدیریت:

WOL by PME, PXE

پردازنده‌های پشتیبانی شده:

Intel Socket LGA۱۲۰۰ for ۱۱th Gen Intel Core Processors & ۱۰th Gen Intel Core, Pentium Gold and Celeron Processors Supports Intel ۱۴ nm CPU

تعداد مسیرهای PCI Express:

۱۶ مسیر

استانداردهای حافظه:

DDR۴ ۳۲۰۰(OC)/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ مگاهرتز

تعداد اسلات حافظه:

دو عدد

چیپست:

Intel H۵۱۰

نوع سوکت پردازنده:

Intel LGA ۱۲۰۰

پیکربندی حافظه:

دو کاناله

تعداد سوکت پردازنده:

یک عدد

پورت USB 2.0:

چهار عدد

پورت PS/2:

یک عدد کومبو
