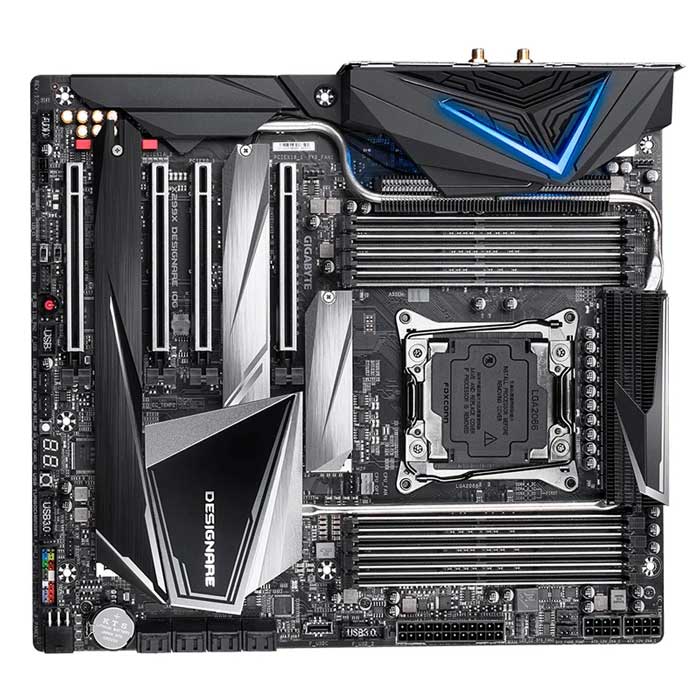

مادربرد گیگابایت مدل X299X DESIGNARE 10G rev. 1.0



مادربرد مدل X299X DESIGNARE 10G rev. 1.0 محصولی از شرکت گیگابایت است. شرکت گیگابایت از چیپست X299 اینتل برای این محصول بهره برده است. سوکت پردازنده‌ تعبیه شده برای این مادربرد LGA 2066 شرکت اینتل است. این موضوع باعث شده که مادربرد X299X DESIGNARE جزء مادربردهای مبتنی بر اینتل باشد. شرکت اینتل برای این محصول خود از ۸ اسلات رم DDR4 بهره برده است. فرم فاکتور این مادربرد از نوع E-ATX بوده که نشان از رده بالا بودن مادربرد می‌دهد و توسط بسیاری از کیس‌های گیمینگ پشتیبانی می‌شود. در پنل پشتی مادربرد X299X DESIGNARE تنوع خوبی از درگاه‌ها به چشم می‌خورد. شرکت گیگابایت تعداد زیادی از پورت‌های USB 3.2 و USB 2.0 برای انتقال اطلاعات با سرعت زیاد در این محصول در نظر گرفته است که دست شما را برای انتقال اطلاعات باز خواهد گذاشت. وجود درگاه‌ USB3.2 روی این محصول باعث شده که از آن بتوان برای انتقال اطلاعات با سرعت زیاد بهره برد. در کنار این درگاه‌ها 1 درگاه LAN و 3 درگاه 3.5 میلی‌متری صدا قرار گرفته است. این مادربرد از پایداری و قدرت مانور مناسبی برخوردار است و می‌تواند نیازهای یک کاربر از قبیل طراحی‌های سنگین و بازی را پوشش دهد.



مشخصات

توضیحات کارت شبکه:

Intel ۱۰GbE LAN chip (۱۰ Gbit/۵ Gbit/۲.۵ Gbit/۱ Gbit/۱۰۰ Mbit), supporting RJ-۴۵ ports

دکمه‌ها، سوییچ‌ها و جامپرها:

۱ عدد Clear CMOS jumper ۱ عدد power button ۱ عدد reset button ۱ عدد Clear CMOS button ۲ عدد BIOS switches

پورت USB Type-C:

دو عدد

مجموع کانکتور فن:

۲ عدد

کانکتورهای برق:

کانکتور برق اصلی ۲۴ پبن ATX

کانکتور برق ۸ پین ATX

توضیحات کارت صدا:

Realtek ALC۱۲۲۰-VB codec High Definition Audio ۲/۴/۵.۱/۷.۱-channel پشتیبانی از خروجی S/PDIF

برد تغذیه:

۱۳ فاز

کارت صدا:

Realtek ALC۱۲۲۰-VB codec

کارت شبکه LAN:

Intel ۱۰GbE LAN chip

جک 3.5 میلی‌متری:

۵ عدد

پشتیبانی از RAID:

RAID ۰

RAID ۱

RAID ۵

RAID ۱۰

هدر USB 2.0:

یک عدد

نوع اسلات M.2:

PCI-E ۴.۰

Key M

سایر توضیحات کارت گرافیک:

پشتیبانی از AMD Quad-GPU CrossFire and ۲-Way AMD CrossFire technologies

توضیحات تکمیلی هدرها:

۱ عدد ۲۴-pin ATX main power connector ۱ عدد ۸-pin ATX ۱۲V power connector ۱ عدد VGA_PW power connector ۱ عدد CPU fan header ۱ عدد water cooling CPU fan header ۴ عدد system fan header ۲ عدد system fan/water cooling pump header ۲ عدد addressable LED strip header ۲ عدد RGB LED strip header ۳ عدد M.۲ Socket ۳ connector ۸ عدد SATA ۶Gb/s connector ۱ عدد Intel VROC Upgrade Key header ۱ عدد front panel audio header ۲ عدد USB Type-C header, with USB ۳.۲ Gen ۲ support ۱ عدد USB ۲.۰/۱.۱ header ۱ عدد Trusted Platform Module (TPM) header (۲x۶ pin, for the GC-TPM۲.۰_S module only) ۱ عدد noise detection header ۲ عدد temperature sensor headers

توضیحات پنل اورکلاک:

۲۶۶(O.C.) / ۴۱۳۳(O.C.) / ۴۰۰۰(O.C.) / ۳۸۶۶(O.C.) / ۳۸۰۰(O.C.) / ۳۷۳۳(O.C.) / ۳۶۶۶(O.C.) / ۳۶۰۰(O.C.) / ۳۴۶۶(O.C.) / ۳۴۰۰(O.C.) / ۳۳۳۳(O.C.) / ۳۳۰۰(O.C.) / ۳۲۰۰(O.C.) / ۳۰۰۰(O.C.) / ۲۸۰۰(O.C.)

سایر توضیحات بایوس:

۲ عدد ۱۲۸ Mbit flash Use of licensed AMI UEFI BIOS PnP ۱.۰a, DMI ۲.۷, WfM ۲.۰, SM BIOS ۲.۷, ACPI ۵.۰

تعداد هدر USB 3.2 Type-C:

۱

تعداد هدر USB 3.1 Type-C:

۰

توضیحات تکمیلی پورت‌ها:

۲ عدد DisplayPort In port ۲ عدد Thunderbolt ۳ connectors (USB Type-C ports, with USB ۳.۲ Gen ۲ support) ۲ عدد SMA antenna connectors (۲T۲R) ۴ عدد USB ۳.۲ Gen ۱ port ۲ عدد RJ-۴۵ port ۱ عدد optical S/PDIF Out connector ۵ عدد audio jacks

پورت USB 3.2 Gen 1:

چهار عدد

هدر USB 3.2:

دو عدد

سایر توضیحات مربوط به اسلات‌ها:

Intel Core X series ۴۸-lane processors: ۲ مسیر PCI Express x۱۶ slots, running at x۱۶ (PCIEX۱۶_۱, PCIEX۱۶_۲) ۲ مسیر PCI Express x۱۶ slots, running at x۸ (PCIEX۸_۱, PCIEX۸_۲) Intel Core X series ۴۴-lane processors: ۲ مسیر PCI Express x۱۶ slots, running at x۱۶ (PCIEX۱۶_۱, PCIEX۱۶_۲) ۱ مسیر PCI Express x۱۶ slot, running at x۸ (PCIEX۸_۲) ۱ مسیر PCI Express x۱۶ slot, running at x۴ (PCIEX۸_۱) Intel Core X series ۲۸-lane processors: ۱ مسیر PCI Express x۱۶ slot, running at x۱۶ (PCIEX۱۶_۱) ۱ مسیر PCI Express x۱۶ slot, running at x۸ (PCIEX۱۶_۲) ۱ مسیر PCI Express x۱۶ slot, running at x۴ (PCIEX۸_۱)

پورت LAN:

دو عدد

کانکتور M.2:

سه عدد

کانکتور SATA 3.0:

هشت عدد

حداکثر حافظه پشتیبانی شده:

۲۵۶ گیگابایت

نوع حافظه پشتیبانی شده:

DDR۴

اسلات PCI Express x16:

چهار عدد

فرم فاکتور:

E-ATX

مشخصات تکمیلی:

۲ عدد ۱۲۸ Mbit flash Use of licensed AMI UEFI BIOS پشتیبانی از DualBIOS PnP ۱.۰a, DMI ۲.۷, WfM ۲.۰, SM BIOS ۲.۷, ACPI ۵.۰

حافظه:

برای Intel Core X series ۴۸-lane processors: ۸ عدد DDR۴ DIMM sockets supporting up to ۲۵۶ GB (۳۲ GB single DIMM capacity) of system memory پشتیبانی از DDR۴ ۴۳۳۳(O.C.) / ۴۲۶۶(O.C.) / ۴۱۳۳(O.C.) / ۴۰۰۰(O.C.) / ۳۸۶۶(O.C.) / ۳۸۰۰(O.C.) / ۳۷۳۳(O.C.) / ۳۶۶۶(O.C.) / ۳۶۰۰(O.C.) / ۳۴۶۶(O.C.) / ۳۴۰۰(O.C.) / ۳۳۳۳(O.C.) / ۳۳۰۰(O.C.) / ۳۲۰۰(O.C.) / ۳۰۰۰(O.C.) / ۲۹۳۳/۲۶۶۶/۲۴۰۰/۲۱۳۳ MHz memory modules برای Intel Core X series ۴۴-lane/۲۸-lane processors: ۸ عدد DDR۴ DIMM sockets supporting up to ۱۲۸ GB (۱۶ GB single DIMM capacity) of system memory پشتبانی از DDR۴ ۴۲۰۰(O.C.) / ۴۱۳۳(O.C.) / ۴۰۰۰(O.C.) / ۳۸۶۶(O.C.) / ۳۸۰۰(O.C.) / ۳۷۳۳(O.C.) / ۳۶۶۶(O.C.) / ۳۶۰۰(O.C.) / ۳۴۶۶(O.C.) / ۳۴۰۰(O.C.) / ۳۳۳۳(O.C.) / ۳۳۰۰(O.C.) / ۳۲۰۰(O.C.) / ۳۰۰۰(O.C.) / ۲۶۶۶/۲۴۰۰/۲۱۳۳ MHz memory modules پشتیبانی از non-ECC Un-buffered DIMM memory modules

پردازنده‌های پشتیبانی شده:

پشتیبانی از Intel® Core i۷-۷۸۰۰X and above X series processors/ Intel Core i۹ X series processors in the LGA۲۰۶۶ package L۳ cache varies with CPU

تعداد مسیرهای PCI Express:

۳۶ مسیر

نوع تخصیص مسیر:

پشتیبانی از NVIDIA Quad-GPU SLI and ۲-Way NVIDIA SLI technologies پشتیبانی از AMD Quad-GPU CrossFire and ۲-Way AMD CrossFire technologies

پشتیبانی از Crossfire:

دو مسیره

چهار مسیره

پشتیبانی از SLI:

دو مسیره

چهار مسیره

استانداردهای حافظه:

۴۳۳۳(O.C.) / ۴۲۶۶(O.C.) / ۴۱۳۳(O.C.) / ۴۰۰۰(O.C.) / ۳۸۶۶(O.C.) / ۳۸۰۰(O.C.) / ۳۷۳۳(O.C.) / ۳۶۶۶(O.C.) / ۳۶۰۰(O.C.) / ۳۴۶۶(O.C.) / ۳۴۰۰(O.C.) / ۳۳۳۳(O.C.) / ۳۳۰۰(O.C.) / ۳۲۰۰(O.C.) / ۳۰۰۰(O.C.) / ۲۹۳۳/۲۶۶۶/۲۴۰۰/۲۱۳۳ مگاهرتز

تعداد اسلات حافظه:

هشت عدد

چیپست:

Intel X۲۹۹

نوع سوکت پردازنده:

Intel LGA ۲۰۶۶

پیکربندی حافظه:

چهار کاناله

تعداد سوکت پردازنده:

یک عدد
