مادربرد ایسوس مدل PRIME Z590-A

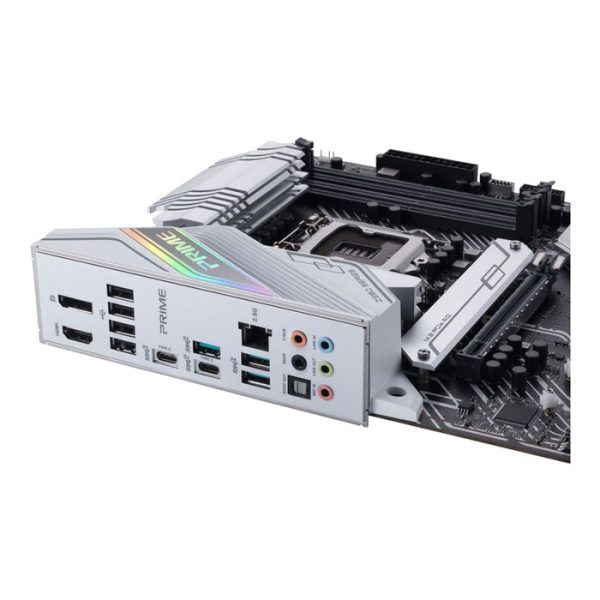

مادربرد مدل PRIME Z590-A محصولی از شرکت مطرح ایسوس است. شرکت ایسوس از چیپست Intel Z590 برای این محصول بهره برده است. سوکت پردازنده‌ تعبیه شده برای این مادربرد LGA 1200 شرکت اینتل است. این موضوع باعث شده که مادربرد PRIME Z590-A جزء مادربردهای مبتنی بر اینتل باشد. این محصول از نسل دهم پردازنده‌های شرکت اینتل پشتیبانی می‌کند. شرکت اینتل برای این محصول خود از چهار اسلات رم DDR4 بهره برده است. فرم فاکتور این مادربرد از نوع ATX بوده که به‌راحتی می‌تواند توسط بسیاری از کیس‌ها پشتیبانی شود. در پنل پشتی مادربرد PRIME Z590-A تنوع خوبی از درگاه‌ها به چشم می‌خورد. وجود درگاه‌ USB 3.2 روی این محصول باعث شده که از آن بتوان برای انتقال اطلاعات با سرعت زیاد بهره برد. در کنار این درگاه‌ها یک درگاه HDMI ، یک درگاه Display Port، یک درگاه LAN، یک درگاه خروجی اپتیکال و 5 درگاه 3.5 میلی‌متری صدا قرار گرفته است. این مادربرد از پایداری و قدرت مانور زیادی برخوردار است و می‌تواند نیازهای یک شما را پوشش دهد.



مشخصات

دکمه‌ها، سوییچ‌ها و جامپرها:

۱ عدد Power button ۱ عدد CPU Over Voltage jumper

مجموع کانکتور فن:

۸ عدد

کانکتورهای برق:

کانکتور برق اصلی ۲۴ پبن ATX

کانکتور برق ۸ پین ATX

کانکتور برق ۴ پین ATX

هدر برق فن پردازنده

توضیحات کارت صدا:

Impedance sense for front and rear headphone outputs – Internal audio Amplifier to enhance the highest quality sound for headphone and speakers – Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking – High quality ۱۲۰ dB SNR stereo playback output and ۱۱۳ dB SNR recording input (Line-in) – Supports up to ۳۲-Bit/۱۹۲ kHz playback Audio Features: – Power pre-regulator reduces power input noise to ensure consistent performance – Rear optical S/PDIF out port – Premium Japanese audio capacitors – Audio Shielding – Dedicated audio PCB layers – Audio cover – Unique de-pop circuit Due to limitations in HDA bandwidth, ۳۲-Bit/۱۹۲kHz is not supported for ۸-Channel audio

برد تغذیه:

۱۷ فاز

کارت صدا:

Realtek S۱۲۲۰A ۷.۱ Surround Sound High Definition Audio CODEC

پورت USB 3.2 Gen 2:

سه عدد

کارت شبکه LAN:

Intel I۲۲۵-V ۲.۵Gb Ethernet port

جک 3.5 میلی‌متری:

۵ عدد

هدر USB 2.0:

دو عدد

نوع اسلات M.2:

PCI-E ۳.۰ x۴

SATA ۳.۰

PCI-E ۴.۰

Key M

سایر توضیحات کارت گرافیک:

۱ عدد DisplayPort ۱.۴ ۱ عدد HDMI ۲.۰

توضیحات تکمیلی قسمت ذخیره‌سازی (Storage):

Total supports ۳ x M.۲ slots and ۶ x SATA ۶Gb/s ports Intel ۱۱th Gen Processors M.۲_۱ slot (Key M), type ۲۲۴۲/۲۲۶۰/۲۲۸۰/۲۲۱۱۰ – Only Intel ۱۱th Core processors support PCIe ۴.۰ x۴ mode, this slot will be disabled for other CPUs Intel Z۵۹۰ Chipset M.۲_۲ slot (Key M), type ۲۲۴۲/۲۲۶۰/۲۲۸۰/۲۲۱۱۰ (supports PCIe ۳.۰ x۴ & SATA modes) M.۲_۳ slot (Key M), type ۲۲۴۲/۲۲۶۰/۲۲۱۱۰ (supports PCIe ۳.۰ x۴ & SATA modes) ۶ عدد SATA ۶Gb/s ports Raid function for PCIe mode SSD in Intel Rapid Storage Technology is available with either ۱. Intel SSDs installed in both CPU-attached and PCH-attached slots, or ۲. any other ۳rd party SSDs installed in PCH-attached slots. To enable Intel Optane Memory (Hybrid Storage device), it must be installed in PCH-attached slots with Intel® Rapid Storage Technology M.۲_۲ shares bandwidth with SATA۶G_۲. When M.۲_۲ runs SATA mode, SATA۶G_۲ will be disabled M.۲_۳ shares bandwidth with SATA۶G_۶. When M.۲_۶ runs SATA mode, SATA۶G_۶ will be disabled

توضیحات تکمیلی تمامی پورت‌های USB مادربرد:

پنل پشتی: – ۱ عدد USB ۳.۲ Gen ۲x۲ port (۱ x USB Type-C) – ۴ عدد USB ۳.۲ Gen ۲ ports (۳ x Type-A, ۱ x Type-C) – ۴ عدد USB ۲.۰ ports (۴ x Type-A) اتصالات داخلی: – ۱ عدد USB ۳.۲ Gen ۱ connector (suppports USB Type-C) – ۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports – ۲ عدد USB ۲.۰ headers support additional ۴ USB ۲.۰ ports

توضیحات تکمیلی هدرها:

۱ عدد USB ۳.۲ Gen ۱ connector (supports USB Type-C) ۱ عدد USB ۳.۲ Gen ۱ headers supports additional ۲ USB ۳.۲ Gen ۱ ports ۲ عدد USB ۲.۰ headers support additional ۴ USB ۲.۰ ports ۳ عدد AURA Addressable Gen ۲ headers ۱ عدد AURA RGB headers ۱ عدد Clear CMOS header ۱ عدد COM Port header ۱ عدد SPI TPM header (۱۴-۱pin) ۱ عدد ۲۰/۳pin System Panel header with Chassis intrude function ۱ عدد Thermal Sensor header ۱ عدد Thunderbolt header

توضیحات پنل اورکلاک:

DDR۴ ۵۳۳۳(OC)/۵۱۳۳(OC)/۵۰۰۰(OC)/۴۸۰۰(OC)/۴۷۰۰(OC)/۴۶۰۰(OC)/۴۵۰۰(OC)/۴۴۰۰(OC)/۴۲۶۶(OC)/۴۱۳۳(OC)/۴۰۰۰(OC)/۳۸۶۶(OC)/۳۷۳۳(OC)/۳۶۰۰(OC)/۳۴۶۶(OC)/۳۴۰۰(OC)/۳۳۳۳(OC)/۳۲۰۰/۳۰۰۰/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ MHz Non-ECC, Un-buffered Memory

سایر توضیحات بایوس:

۲۵۶Mb Flash ROM, UEFI AMI BIOS

تعداد هدر USB 3.2 Type-C:

۱ عدد

تعداد هدر USB 3.1 Type-C:

۰

توضیحات تکمیلی پورت‌ها:

۲ عدد USB ۳.۲ Gen ۲x۲ port (۱ x USB Type-C) ۳ عدد USB ۳.۲ Gen ۲ ports (۳ x Type-A) ۴ عدد USB ۲.۰ ports (۴ x Type-A) ۱ عدد DisplayPort ۱ عدد HDMI port ۱ عدد Intel I۲۲۵-V ۲.۵Gb Ethernet port ۵ عدد Audio jacks ۱ عدد Optical S/PDIF out port

هدر USB 3.2:

یک عدد

سایر توضیحات مربوط به اسلات‌ها:

۳ مسیر PCIe ۴.۰/۳.۰ x۱۶ slots ۱ مسیر PCIe ۳.۰ x۴ slot

پورت USB 3.2 Type-C:

یک عدد

پورت LAN:

یک عدد

کانکتور M.2:

سه عدد

کانکتور SATA 3.0:

شش عدد

حداکثر حافظه پشتیبانی شده:

۱۲۸ گیگابایت

نوع حافظه پشتیبانی شده:

DDR۴

اسلات PCI Express x4:

یک عدد

اسلات PCI Express x16:

سه عدد

فرم فاکتور:

ATX

حافظه:

۴ اسلات رم DIMM, Max. ۱۲۸GB, DDR۴ ۵۳۳۳(OC)/۵۱۳۳(OC)/۵۰۰۰(OC)/۴۸۰۰(OC)/۴۷۰۰(OC)/۴۶۰۰(OC)/۴۵۰۰(OC)/۴۴۰۰(OC)/۴۲۶۶(OC)/۴۱۳۳(OC)/۴۰۰۰(OC)/۳۸۶۶(OC)/۳۷۳۳(OC)/۳۶۰۰(OC)/۳۴۶۶(OC)/۳۴۰۰(OC)/۳۳۳۳(OC)/۳۲۰۰/۳۰۰۰/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) OptiMem II ۱۰th Gen Intel® Core™ i۷/i۹ processors support ۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ natively, others will run at the maximum transfer rate of DDR۴ ۲۶۶۶MHz ۱۱th Gen Intel Core processors support ۳۲۰۰/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ natively

مدیریت:

WOL by PME, PXE

پردازنده‌های پشتیبانی شده:

Intel Socket LGA۱۲۰۰ for ۱۱th Gen Intel Core processors & ۱۰th Gen Intel Core, Pentium Gold and Celeron Processors Supports Intel ۱۴ nm CPU Supports Intel Turbo Boost Technology ۲.۰ and Intel Turbo Boost Max Technology ۳.۰ Intel Turbo Boost Max Technology ۳.۰ support depends on the CPU types

تعداد مسیرهای PCI Express:

۲۴ مسیر

نوع تخصیص مسیر:

۳ مسیر PCIe ۴.۰/۳.۰ x۱۶ slots

استانداردهای حافظه:

DDR۴ ۵۳۳۳(OC)/۵۱۳۳(OC)/۵۰۰۰(OC)/۴۸۰۰(OC)/۴۷۰۰(OC)/۴۶۰۰(OC)/۴۵۰۰(OC)/۴۴۰۰(OC)/۴۲۶۶(OC)/۴۱۳۳(OC)/۴۰۰۰(OC)/۳۸۶۶(OC)/۳۷۳۳(OC)/۳۶۰۰(OC)/۳۴۶۶(OC)/۳۴۰۰(OC)/۳۳۳۳(OC)/۳۲۰۰/۳۰۰۰/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ مگاهرتز

قابلیت‌های مادربورد:

نقاط کنترل ولتاژ

تعداد اسلات حافظه:

چهار عدد

چیپست:

Intel Z۵۹۰

نوع سوکت پردازنده:

Intel LGA ۱۲۰۰

پیکربندی حافظه:

دو کاناله

تعداد سوکت پردازنده:

یک عدد

پورت USB 2.0:

چهار عدد
